| 【考案の名称】サーフボード用フィン 【実用新案権者】 【識別番号】524375219 【氏名又は名称】清水 高義 【住所又は居所】山梨県南都留郡富士河口湖町小立3649-7 【代理人】 【識別番号】100093115 【弁理士】 【氏名又は名称】佐渡 昇 【考案者】 【氏名】清水 高義 【住所又は居所】山梨県南都留郡富士河口湖町小立3649-7 【要約】 （修正有） 【課題】サーフボードの左右方向の揺れに対するバランスを取りやすくすることができるサーフボード用フィンを提供する。 【解決手段】サーフボード本体１０の後部１０Ｒの下部に設けられるフィン５０であって、背面視で、サーフボード本体１０の後部１０Ｒから下方に垂下される垂下板５１と、この垂下板５１の下部から左右斜め下方に向かって延びる傾斜板５２とを有する、逆Ｙ字形であることを特徴とする。 【選択図】図１  |
全く新しいコンセプトの |
 |
 |
 |
 |
 |
 |
| 【実用新案登録請求の範囲】 【請求項１】 サーフボード本体（１０）の後部（１０Ｒ）の下部に設けられるフィンであって、 背面視で、サーフボード本体（１０）の後部（１０Ｒ）から下方に垂下される垂下板（５１）と、この垂下板（５１）の直下部から左右斜め下方に向かって延びる傾斜板（５２，５２）とを有する、逆Ｙ字形であることを特徴とするサーフボード用フィン。 【請求項２】 請求項１において、 前記傾斜板（５２，５２）の背面視での夾角（θ２）は９０度以上１２０度以下であることを特徴とするサーフボード用フィン。 【請求項３】 請求項１または２において、 前記垂下板（５１）の垂下方向長さ（Ｈ３）に比べ、前記傾斜板（５２，５２）の左右方向長さ（Ｗ５）の方が長いことを特徴とするサーフボード用フィン。 【考案の詳細な説明】 【技術分野】 【０００１】 本考案は、サーフボード用フィンに関するものである。より詳しくは、サーフボードの左右方向の揺れに対するバランスを取りやすくすることができるサーフボード用フィンに関するものである。 【背景技術】 【０００２】 従来、例えば特許文献１に見られるような技術が知られている。 【０００３】 ＜特許文献１＞特開2005-280376号公報 特許文献１には、 「サーフボードの後部裏面に取り付けて、その運動性能を安定向上させ、その直進、回転及び加速操作性を良好にすること」ことを課題とし、 「サーフボードの裏面に取り付けるための二つの取付片１、１と、二つの取付片１、１から延長するフィン基部２と、フィン基部２の後端から延長した斜め下向き鰭部３と、フィン基部２の後端から延長した斜め上向き鰭部４とをカーボンファイバーにより一体に構成する。斜め下向き鰭部３及び斜め上向き鰭部４を後端に向かって徐々に薄く構成し、弾力性を持たせるようにする」 サーフボード用フィンが記載されている（同文献要約欄）。 【０００４】 しかし、この特許文献１には、サーフボードの左右方向の揺れに対するバランスを取りやすくする点に着眼した技術的事項については記載されていない。 【０００５】 ＜特許文献２＞米国特許出願公開第２００７／００９３１５４号明細書 特許文献２の段落「００９２」および図１３−１４には、後縁34からフィン先端のフォイル部の最大幅まで前方に延びる平面ウィングレット33を有するフィンが記載されている。 【０００６】 しかし、この特許文献２における平面ウィングレット33は、フィン先端の近くに、先端渦の発生とそれに伴う誘導抗力を低減するように設けられているものであるから、サーフボードの左右方向の揺れに対するバランスを取りやすくするためのもであるとはいえない（同文献要約欄等）。 【０００７】 ＜特許文献３＞米国特許出願公開第２０１７／０２８３０１６号明細書 特許文献３の段落「００７２」および図１１には、正面図において「V」を形成する、2つの下方に傾斜した翼80を有する二重翼18からなるフィン10が記載されている。 【０００８】 しかし、この特許文献３における翼80は、main body 12の直下に設けられてはおらず、arm 14を介して後方にシフトした位置に設けられているため、サーフボードの左右方向の揺れに対するバランスを取りやすくするためのもであるとはいえない。サーフボードの左右方向の揺れによって翼８０の部位に生じる進行方向回りのモーメントによって、arm 14にねじりが生じるからである。 【先行技術文献】 【特許文献】 【０００９】 【特許文献１】 特開2005-280376号公報 【特許文献２】 米国特許出願公開第２００７／００９３１５４号明細書 【特許文献３】 米国特許出願公開第２０１７／０２８３０１６号明細書 【考案の概要】 【考案が解決しようとする課題】 【００１０】 本考案が解決しようとする課題は、サーフボードの左右方向の揺れに対するバランスを取りやすくすることができるサーフボード用フィンを提供することである。 【課題を解決するための手段】 【００１１】 上記課題を解決するために、本考案のサーフボード用フィンは、 サーフボード本体の後部の下部に設けられるフィンであって、 背面視で、サーフボード本体の後部から下方に垂下される垂下板（５１）と、この垂下板（５１）の直下部から左右斜め下方に向かって延びる傾斜板（５２，５２）とを有する、逆Ｙ字形であることを特徴とする。 【００１２】 上記の構成となっているので、このサーフボード用フィンによれば次のような作用効果が得られる。 このサーフボード用フィンが設けられたサーフボードが進行方向の左右に揺れる際、その揺れに対する抗力が、垂下板（５１）と、左右の傾斜板（５２，５２）とによって効果的に得られるので、サーフボードの左右方向の揺れに対するバランスを取りやすくなる。 【００１３】 このサーフボード用フィンにおいては、 前記傾斜板（５２，５２）の背面視での夾角（θ２）は９０度以上１２０度以下とすることが望ましい。 このように構成すると、サーフボードの前記左右方向の揺れに対する前記左右の傾斜板（５２，５２）による抗力が効率的に得られるので、サーフボードの左右方向の揺れに対するバランスを良好に取りやすくなる。 【００１４】 サーフボード用フィンは垂下方向長さ（H3）を大きく取る事によってサーフボードの左右方向の揺れに対する反回転モーメント（Nm,ｋｇｆｍ）を大きく取れる事からサーフボードの左右方向のバランスを良好に取りやすくなるが、ボード用フィン自体の強度を考慮すれば、垂下方向長さ（Ｈ３）を大きく取るより、左右方向長さ（Ｗ５）を長くする事により反回転モーメントを大きくし、ボード用フィンの強度も二又に分かれた構造の左右方向長さ（W５）を大きくした方が安定したボードフィンとする事ができる。 したがって、このサーフボード用フィンにおいては、 前記垂下板（５１）の垂下方向長さ（Ｈ３）に比べ、前記傾斜板（５２，５２）の左右方向長さ（Ｗ５）の方が長い構成とすることが望ましい。 このように構成すると、サーフボードの前記左右方向の揺れに対する前記左右の傾斜板（５２，５２）による抗力が効率的に得られるので、サーフボードの左右方向の揺れに対するバランスを良好に取りやすくなる。 【図面の簡単な説明】 【００１５】 【図１】本考案に係るサーフボードの実施の形態を示す図で、（ａ）は平面図、（ｂ）は（ａ）の正面図で、ボード後方から見た図、（ｃ）は（ａ）の右側面図。 【図２】（ａ）（ｂ）は同上実施の形態の各部の寸法を説明するための平面図と正面図。。 【考案を実施するための形態】 【００１６】 以下、本考案に係るサーフボード用フィンの実施の形態について図面を参照して説明する。なお、各図において、同一部分ないし相当する部分には、同一の符号を付してある。 【００１７】 図１に示すサーフボード１は、本考案の実施の形態のサーフボード用フィン（以下、単にフィンともいう）５０を備えている。 このフィン５０は、 サーフボード本体１０の後部１０Ｒの下部に設けられるフィンであって、 背面視（図１（ｂ））で、サーフボード本体１０の後部１０Ｒから下方に垂下される垂下板５１と、この垂下板５１の直下部から左右斜め下方に向かって延びる傾斜板５２，５２とを有する、逆Ｙ字形である。 【００１８】 上記の構成となっているので、このサーフボード用フィン５０によれば次のような作用効果が得られる。 このサーフボード用フィン５０が設けられたサーフボード１が進行方向の左右（図１（ｂ）の矢印Ｒ１，Ｒ２方向）に揺れる際、その揺れに対する抗力が、垂下板５１と、左右の傾斜板５２，５２とによって効果的に得られるので、サーフボード１の左右方向の揺れに対するバランスを取りやすくなる。 【００１９】 より詳しく説明すると、例えばサーファーが左足４０Ｌと右足４０Ｒをサーフボード１の上に置くようにしてサーフボード１に乗り、図１（ｄ）に示すように、海面Ｓサーファーの体重による荷重Ｆ１が海面Ｓ上のサーフボード１の左側に作用してサーフボード１が矢印Ｒ１で示すように左下方に揺れた場合、逆Y字型フィン５０の左右下方に延びた傾斜板５２，５２が海水を押しのけることになり、その反作用による抗力Ｆ２，Ｆ３により、反回転モーメントが働き、サーフボード１の左下方（Ｒ１方向）への揺れに対するバランスを取りやすくなる。 【００２０】 また、例えば図１（ｅ）に示すように、サーファーの体重による荷重Ｆ１’がサーフボード１の右側に作用してサーフボード１が矢印Ｒ２で示すように右下方に揺れた場合、逆Y字型フィン５０の左右下方に延びた傾斜板５２，５２が海水を押しのけることへの反作用による抗力Ｆ２’，Ｆ３’により、反回転モーメントが働き、サーフボード１の右下方（Ｒ２方向）への揺れに対するバランスを取りやすくなる。 【００２１】 さらに説明ずると、図１（ｄ）（ｅ）に示す反作用力Ｆ３およびＦ３’はＹ形ボードフィンの傾斜板５２が海水を「かき分ける（剪断力）」ことによる反作用力のみならず「海水を持ち上げることに対する反作用力」の合成で、Ｙ形であるが故に押し上げられた海水の重量そのものが反作用力として大きく効果をおよぼす。この効果を活用するのがＹ形ボードフィンの最大の特徴である。 【００２２】 以上のように、このサーフボード用フィン５０が設けられたサーフボード１によれば、左右方向の揺れに対するバランスを取りやすくなる。 また、逆Y字形であることによって、フィン５０自体の強度も向上する。 【００２３】 図２（ｂ）に示すように、傾斜板５２，５２の背面視での夾角θ２は９０度以上１２０度以下とすることが望ましい。 このように構成すると、サーフボード１の左右方向の揺れに対する左右の傾斜板５２，５２による抗力が効率的に得られるので、サーフボード１の左右方向の揺れに対するバランスを良好に取りやすくなる。 【００２４】 サーフボード用フィンは垂下方向長さH３を大きく取る事によってサーフボードの左右方向の揺れに対する反回転モーメント（Nm,ｋｇｆｍ）を大きく取れる事からサーフボードの左右方向のバランスを良好に取りやすくなるが、ボード用フィン自体の強度を考慮すれば、垂下方向長さＨ３を大きく取るより、左右方向長さＷ５を長くする事により反回転モーメントを大きくし、ボード用フィンの強度も二又に分かれた構造の左右方向長さW５を大きくした方が安定したボードフィンとする事ができる。 したがって、このサーフボード用フィンにおいては、図２（ｂ）に示すように、垂下板（５１）の垂下方向長さ（Ｈ３）に比べ、前記傾斜板（５２，５２）の左右方向長さ（Ｗ５）の方が長い構成とすることが望ましい。 このように構成すると、サーフボードの前記左右方向の揺れに対する前記左右の傾斜板（５２，５２）による抗力が効率的に得られるので、サーフボードの左右方向の揺れに対するバランスを良好に取りやすくなる。 【００２５】 フィン５０は、公知の適宜の材料、例えば合成樹脂で垂下板５１と傾斜板５２，５２とを一体に構成することができ、公知の適宜の接合手段（例えば、接着、溶着、ボルトナット、ビス等）でボード本体１０に接合することができる。 【００２６】 図１に示したサーフボード本体１０自体は、公知の適宜のサーフボード本体を用いることができる。 【００２７】 したがって、図１に示した公知のサーフボード１の各部の寸法も様々であり、例えば以下の通りである。 図２を参照して説明する。（各部の符号については図１を参照のこと）。 【００２８】 ・全幅Ｗ１０＝６０ｃｍ〜８０ｃｍ（全長Ｌ１０が３００ｃｍ程の大きさの場合） ・全長Ｌ１０＝１７０ｃｍ〜３００ｃｍ ・足載せ部の幅Ｗ１１＝０〜４０ｃｍ（波が穏やかな場合はＷ１１＝０ｃｍもあり得る） ・足載せ部とボード左右辺との距離Ｗ１２＝１０ｃｍ〜４０ｃｍ（両足を左右に開かない場合もある） ・フィン５０の前後方向長さＬ９＝３０ｃｍ〜４０ｃｍ（全長Ｌ１０が長い場合は４０ｃｍもあり得る） ・フィン５０の高さＨ２＝１５ｃｍ〜２０ｃｍ ・フィン５０の左右方向長さＷ５＝２０ｃｍ〜３０ｃｍ ・フィン５０の垂下板５１の高さＨ３＝５ｃｍ〜１０ｃｍ ・フィン５０の傾斜板５２，５２の傾斜角度（夾角）θ２＝９０度〜１２０度が望ましい 【００２９】 以上、本考案の実施の形態について説明したが、本考案は上記の実施の形態に限定されるものではなく、本考案の要旨の範囲内において適宜変形実施可能である。 【符号の説明】 【００３０】 １： サーフボード １０： ボード本体 ５０： フィン |

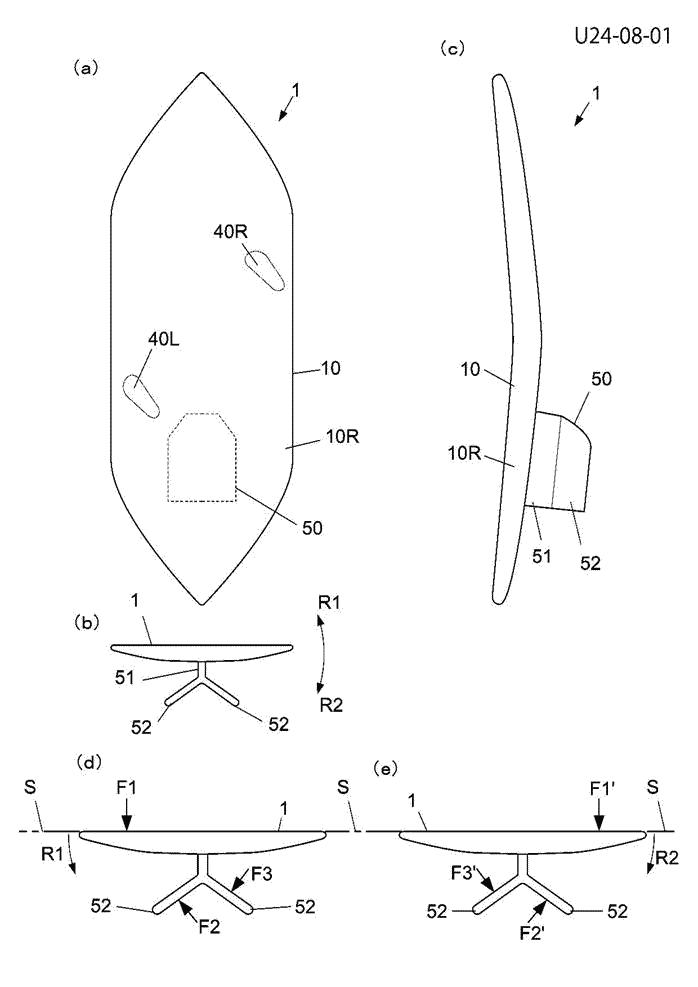

| 【図１】 |

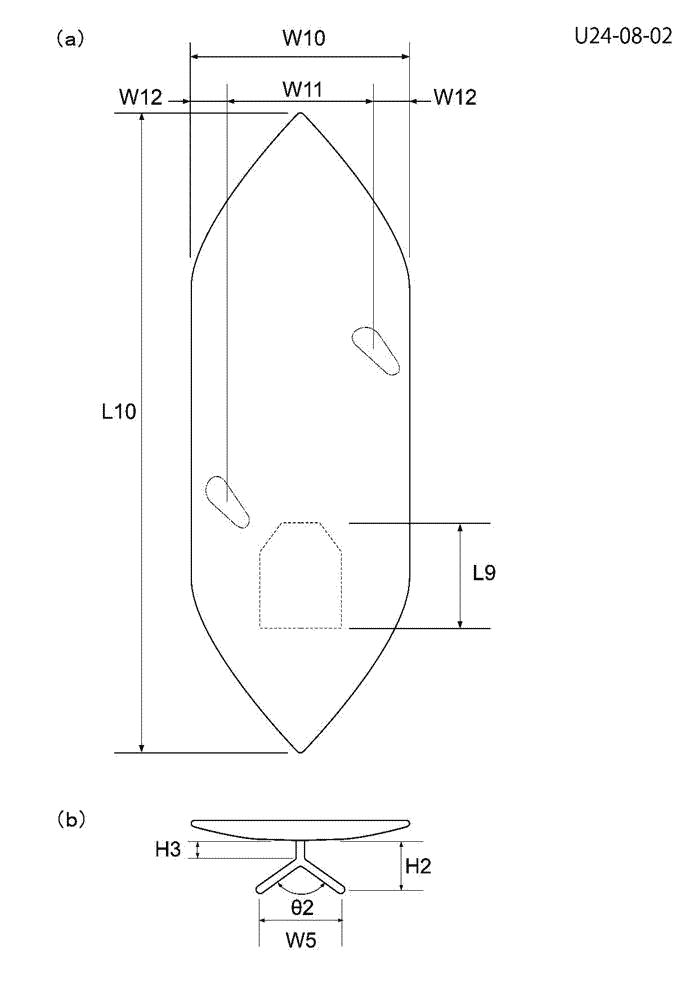

【図２】 |
